8TB WD 이지스토어 하드에 3.3V 핀으로 인한 과부하 발생이 문제가 되시는 분이 있는듯합니다.

그래서 슬리빙 케이블 제작을 요청 주셨습니다.

케이블은 모듈러 파워에 맞게 제작이 되었습니다.

파워에 꽂을 부분입니다.

의뢰 주신 분에 경우 파워에 핀 배열을 정확히 알지 못해 분리된 상태로 보내드렸습니다.

조립에 경우 파워 구매 시 함께 오는 케이블을 통해 같은 위치에 꽂으면 되기에 1~2분 내에 해결이 가능합니다.

sata에 핀 배열은 왼쪽부터 3.3V, GND, 5V, GND, 12V입니다.

제작된 케이블은 모듈러 타입이지만 모듈러가 아닌 경우에는 IDE 커넥터를 통해 케이블 제작이 가능합니다.

IDE는 12v, GND, GND, 5V에 핀 배열을 가지기에 제작이 가능합니다.

SATA 케이블 전용 홀더를 만들어 장착하였습니다.

전선 배열이 가지런히 깔끔히 모이게 됩니다.

홀더에 경우 구멍과 구멍 사이에 간격이 없기에 매립형 이외에 홀더로는 제작에 어려운 점이 있습니다.

제작 시 케이블 길이는 원하시는 길이에 맞춰 해드립니다.

약간에 오차는 가질 수 있습니다.

문의는 아래 링크로 해주세요.

http://talk.naver.com/WCDDGV

http://pf.kakao.com/_NVWxaj

검흰 홀더 제작을 하였습니다.

24, 8+8, 8+6, 8, 6핀을 총 2세트 제작했습니다.

각각 2mm에 아크릴을 색상별로 5개를 적층 하여 만들게 됩니다.

각 아크릴 사이에는 아크릴 전용 본드를 이용해 부착하게 되어 약간에 본드 자국이 있을 수 있습니다.

절삭을 제외한 모든 작업은 수작업으로 진행됩니다.

문의는 아래 링크로 부탁드립니다.

http://talk.naver.com/WCDDGV

http://pf.kakao.com/_NVWxaj

홀더 두께는 10mm입니다.

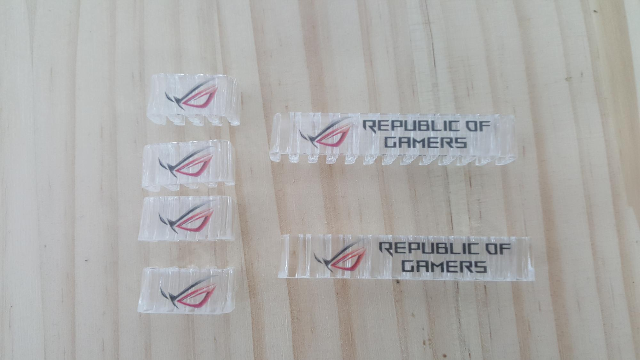

투명 라벨지로 프린팅한후 하나하나 잘라서 붙이면 됩니다.

간단하게 만들수 있습니다.

본 방법은 라벨지를 이용해 간단하게 만드는 방법입니다.

일반적으로 라벨지를 사용하는 경우 일반 프린터를 사용해서도 가능한데, 몇 가지 문제점은 있습니다.

1. 색상이 약간 연하게 보여집니다.

2. 흰색 잉크가 없음. (검정 슬리빙 케이블을 사용하시는 분은 장착해도 어두운 색상 사용이 불가능)

3. 흰색 잉크를 사용하고자 할 땐 간판용 프린팅 같은 평판 플로터를 사용해 출력하거나 글자 하나하나 스티커를 제작해 붙여서 제작을 해야 합니다. 이럴 경우 단가가 너무 높아집니다.

개인이 혼자 하기에는 라벨지가 최선에 선택지로 여겨집니다.

기존 슬리빙 케이블 홀더는 색상이 하나로만 통일이 돼있습니다.

케이블은 다양한 색상이 있는데 홀더 부분에서 심심한 감이 있어서 슬리빙 케이블 홀더에도 색상을 넣어보면 좋겠다는 생각에 한번 만들어 보았습니다.

2mm 두께에 아크릴을 색상별로 잘라서 한층 한층 아크릴 본드를 이용해 붙였습니다.

만드는 건 어렵지 않습니다만! 시간이 쫌 많이 소요 됩니다.

크기가 작아서 본드 자국이 이곳저곳 보일 수밖에 없습니다.

그렇지만 장착 시 눈에 직접 보이는 상단부에는 본드 자국이 보이지는 않습니다.

또 구조상 빗 모양에 홀더가 색깔을 가장 잘 보여 빗 모양에 구조를 이용했습니다.

저번에 올린 테스트 제품을 보고 제작을 요청하신 분이 계셔서 주문 제작하게 됬습니다.

또 저번 포스팅 댓글과 같이 90도 회전하여 제작했습니다.

PC에 장착하게 되면 케이블이 꺽이는 부분에 딱 장착이 됩니다.

슬리빙 케이블에 그냥 올려논것 처럼 보이지만, 하단에 빗 모양에 홀더를 붙여 장착하기가 쉽습니다.

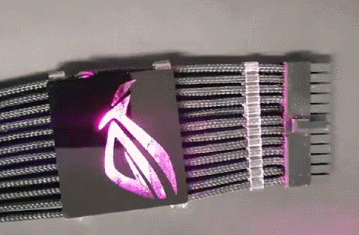

LED는 5V 3핀으로 아우라싱크에 맞춰 연동이 됩니다.

빗 모양에 홀더를 이용해 상판에 rog 모양을 만들고 LED를 장착하여 만들었습니다.

아우라 싱크 연동 되며 두께를 고려하여 5V 3핀 제품으로 만들었습니다.

빛 모양에 홀더는 이렇게 생겼습니다.
