8TB WD 이지스토어 하드에 3.3V 핀으로 인한 과부하 발생이 문제가 되시는 분이 있는듯합니다.

그래서 슬리빙 케이블 제작을 요청 주셨습니다.

케이블은 모듈러 파워에 맞게 제작이 되었습니다.

파워에 꽂을 부분입니다.

의뢰 주신 분에 경우 파워에 핀 배열을 정확히 알지 못해 분리된 상태로 보내드렸습니다.

조립에 경우 파워 구매 시 함께 오는 케이블을 통해 같은 위치에 꽂으면 되기에 1~2분 내에 해결이 가능합니다.

sata에 핀 배열은 왼쪽부터 3.3V, GND, 5V, GND, 12V입니다.

제작된 케이블은 모듈러 타입이지만 모듈러가 아닌 경우에는 IDE 커넥터를 통해 케이블 제작이 가능합니다.

IDE는 12v, GND, GND, 5V에 핀 배열을 가지기에 제작이 가능합니다.

SATA 케이블 전용 홀더를 만들어 장착하였습니다.

전선 배열이 가지런히 깔끔히 모이게 됩니다.

홀더에 경우 구멍과 구멍 사이에 간격이 없기에 매립형 이외에 홀더로는 제작에 어려운 점이 있습니다.

제작 시 케이블 길이는 원하시는 길이에 맞춰 해드립니다.

약간에 오차는 가질 수 있습니다.

문의는 아래 링크로 해주세요.

http://talk.naver.com/WCDDGV

http://pf.kakao.com/_NVWxaj

검흰 홀더 제작을 하였습니다.

24, 8+8, 8+6, 8, 6핀을 총 2세트 제작했습니다.

각각 2mm에 아크릴을 색상별로 5개를 적층 하여 만들게 됩니다.

각 아크릴 사이에는 아크릴 전용 본드를 이용해 부착하게 되어 약간에 본드 자국이 있을 수 있습니다.

절삭을 제외한 모든 작업은 수작업으로 진행됩니다.

문의는 아래 링크로 부탁드립니다.

http://talk.naver.com/WCDDGV

http://pf.kakao.com/_NVWxaj

홀더 두께는 10mm입니다.

투명 라벨지로 프린팅한후 하나하나 잘라서 붙이면 됩니다.

간단하게 만들수 있습니다.

본 방법은 라벨지를 이용해 간단하게 만드는 방법입니다.

일반적으로 라벨지를 사용하는 경우 일반 프린터를 사용해서도 가능한데, 몇 가지 문제점은 있습니다.

1. 색상이 약간 연하게 보여집니다.

2. 흰색 잉크가 없음. (검정 슬리빙 케이블을 사용하시는 분은 장착해도 어두운 색상 사용이 불가능)

3. 흰색 잉크를 사용하고자 할 땐 간판용 프린팅 같은 평판 플로터를 사용해 출력하거나 글자 하나하나 스티커를 제작해 붙여서 제작을 해야 합니다. 이럴 경우 단가가 너무 높아집니다.

개인이 혼자 하기에는 라벨지가 최선에 선택지로 여겨집니다.

이전 포스팅에서 소개한 바 있던 24pin 연장 슬리빙 케이블입니다.

PSU에 기본 장착되어 있는 녀석에게 물려주어 M/B에 연결해, 본체 외관을 보다 이쁘게 꾸며줄 수 있습니다.

다음과 같이 슬리빙 케이블 24개와 Molex 24핀 M/F형 각 1개, 매립형 홀더 3개를 사용하여 만들어 봤습니다.

색상당 슬리빙 케이블을 2개 사용하여 색상별로 정렬해 봤습니다.

이번에 사용한 색상은 빨강/분홍/주황/노랑/금색/연두/하늘/파랑/보라/은색/검정/흰색입니다.

조립하실 때 주의하실 점은 M/F형 핀 배열에 맞게 케이블을 꽂아주시고,

홀더를 이용해서 케이블이 각 핀 방향과 맞게 들어갔는지 확인 해주시면 되겠습니다.

아래 사진이 조립을 끝낸 24pin 연장 슬리빙 케이블입니다.

처음 색상 배열하고 조립하기 전에는 색 배열이 조금 맘에 걸렸었는데

조립하고 보니 생각보다 괜찮네요.

다음엔 다른 색 배열도 고민을 좀 해봐야 할 것 같습니다.

그래픽카드에 들어갈 8+8Pin 모듈러 파워 슬리빙 케이블입니다.

색상은 금, 은회색 조합이에요

총 길이가 50cm로 너무 길다보니 끝부분만 각각 잘라서 사진 올렸습니다.

홀더는 PCI-E부분에 8+8로 연결된 홀더를 사용 했습니다.

8+8 홀더를 장착해서 그래픽카드 장착시 한번에 정렬 할 수 있고 가지런히 장착 될 수 있습니다.

시소닉 포커스 모듈러 슬리빙 케이블 PCI-E 8Pin 정보

시소닉 포커스 주문 제작을통해 만들었습니다.

색상은 올 블랙 총 길이는 50cm로 만들어졌습니다.

24Pin 홀더 기본 3개 장착이 되었고, 28Pin 홀더는 추가 구매를 하셔야하는데 필요 없다 하셔서 미장착 되었습니다.

2 wire가 들어가는 부분은 중간에 y자로 연결해 커넥터에 한선만 들어가도록 만들어 보드 장착시 보다 깔끔하게 보여집니다.

시소닉 포커스 24 to 28Pin 핀 정보

슬리빙 케이블 종류

1. 연장 슬리빙 케이블

커넥터가 M-F로 이루어져 일반 파워에 케이블 연장이 가능한 형태에요

보통 홀더를 메인보드에 꽂히는 쪽인 M쪽에 몰아놓아 전면에 드러나는 부분을 깔끔하게 할수 있어요.

또, 그래픽카드에 경우 8+8 혹은 8+6 홀더가 있기에 깨끗하게 정렬된 선을 보실수 있어요.

2. 모듈러 슬리빙 케이블

커넥터가 M-M으로 이어져 있어요.

모듈러 파워에 사용이 됩니다. 위 사진은 EPS 8Pin으로 보통 CPU 보조전원이라 하시는분들도 많아요.

홀더 쪽이 보드에 꽂히는 부분이고 반대편이 PSU에 들어갑니다.

Seasonic Focus에 맞게 제작했습니다. 케이블이 꼬여 있다 생각하시는분들이 있을텐데 모듈러 파워에 경우 제조사마다 핀 정보가 달라요.

시소닉에경우 PCI 8Pin에서 CPU로 들어가는 형식이기에 각 전압 정보에 따라 맞춰 꽂아줘야해요.

3. 홀더

홀더에 경우 일반적인 4mm슬리브와 18AWG UL1007을 쓴다면 3.5~3.8mm의 내경이면 충분합니다.

만약에 18AWG에 UL 1015를 쓴다면 전선 피복에 두께가 두꺼워 더 큰 내경의 홀더를 써야하는데 이럴경우 홀더 길이도 길어져 뺵뺵하게 보이지가 않아요.

제작하시는 분은 전선 규격을 확인하시고 또 슬리브크기도 확인하고 제작하시길 바랍니다.

홀더 판매처

https://smartstore.naver.com/cuscom/products/3754954950

슬리빙 케이블 제작 판매처

https://smartstore.naver.com/cuscom/products/3716132637

슬리빙 케이블 제작 하기

재료와 도구

1. 몰렉스 커넥터4.2mm(5557, 5559) : 5557과 5559는 M-F를 구분하는 번호에요. 이에 맞춰서 ESP 8Pin, PCI 6Pin, ATX 24PIn 규격에 맞춰야 해요

2. 압착단자(5557,5559) : 전선에 물려 커넥터에 연결하는거에요

3. 전선 : 18AWG UL1007규격이 만들기에 적당하고 기본적으로 PC에 사용되는 전선입니다. 색상은 크게 흰색과 검정색만 필요해요. 검정색 전선에 흰색 슬리브를 쓰면 색상이 투과되서 보여요. 밝은색상에 슬리브를 쓰면 흰색을 써야해요

4. 슬리브 : 4mm가 사용하기에 적당합니다. 또 요즘은 UL인증 받은 슬리브들이 많아요

5. 압착기 : 저는 SN28B를 사용하고 있어요.

6. 스트리퍼 : 전선 피복을 벗기는데 써요.

7. 라이터 : 슬리브를 모아줄때 씁니다. (그림으로 확인하세요)

슬리빙 케이블은 크게 두가지가 있어요.

일반적으로 알고있는 연장방식에 슬리빙 케이블과 모듈러 psu에 들어가는 슬리빙 케이블이조.

연장형은 커넥터가 M-F로 이루어져 있고, 모듈러는 M-M으로 이루어져 있어요.

어떤 커넥터를 쓰느냐에 따라 압착단자가 바껴요.

저 같은 경우 반 금도금이 된 압착단자를 사용했어요.

M은 사진상 금색이 아주 희미하게 보이는데 금도금이 된거에요.

만들기

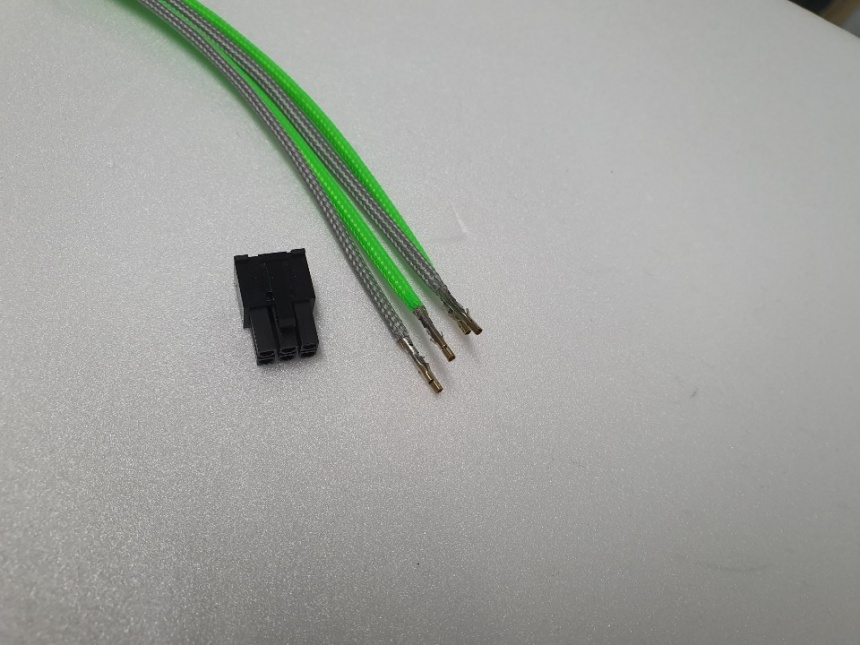

1. 전선피복을 7mm가량 까줍니다. 그리고 슬리브를 전선 심에 4~5mm정도 덮어줍니다.

2. 압착단자에 슬리브가 모일수 있게 살짝 물려주고, 반대편은 0.5mm정도 튀어나오게 해주고 이부분을 라이터로 지져 주세요. 탄자국이 안생기게 유의해 주세요

3. 그림과 같이 슬리브가 몰려있는걸 볼 수 있습니다. 압착단자 또한 물어주는 구역이 있어요. 그림과 같이 물어주셔야해요.

4. 압착기에 물어주면 최종적으로 케이블 한개가 완성됩니다. 압착기에는 각 구멍당 2층으로 크기가 다르게 되있어요. 구멍을 확인하시고 작은쪽에 전선심이 물리고, 큰쪽에 전선 혹은 슬리브가 불리는쪽으로 해주셔야되요.

저는 모듈러 슬리빙케이블을 만들려고 양쪽다 압착단자를 M으로 물렸습니다.

다음번엔 케이블을 최종적으로  만들어 보겠습니다.
